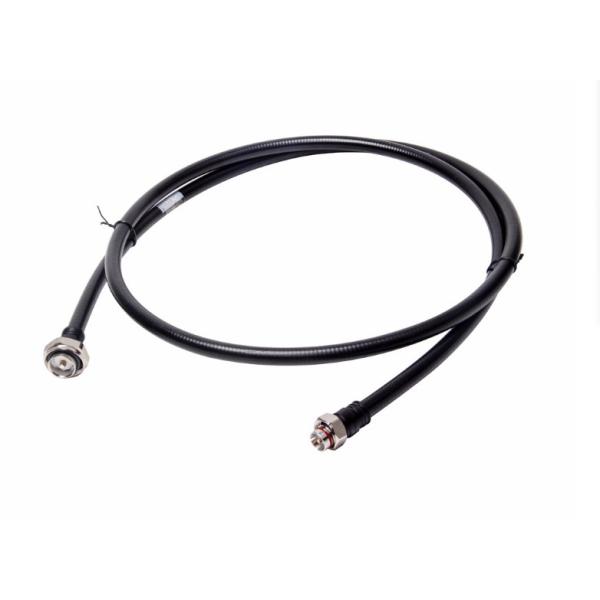

Durable Portable Jumper Cables MINI DIN 4.3-10 Male To DIN Male Connector 1 Meter

    Buy cheap Durable Portable Jumper Cables MINI DIN 4.3-10 Male To DIN Male Connector 1 Meter from wholesalers

    Buy cheap Durable Portable Jumper Cables MINI DIN 4.3-10 Male To DIN Male Connector 1 Meter from wholesalers
    • Buy cheap Durable Portable Jumper Cables MINI DIN 4.3-10 Male To DIN Male Connector 1 Meter from wholesalers

    Durable Portable Jumper Cables MINI DIN 4.3-10 Male To DIN Male Connector 1 Meter

    Ask Lasest Price
    Brand Name : ZD
    Model Number : ZD-JC-1M-MND/DM
    Certification : RoHS
    Price : chat with me
    Payment Terms : L/C, D/A, D/P, T/T, Western Union, MoneyGram
    Supply Ability : 100000
    Delivery Time : 5-8 work days
    • Product Details
    • Company Profile

    Durable Portable Jumper Cables MINI DIN 4.3-10 Male To DIN Male Connector 1 Meter

    rf MINI DIN 4.3-10 Male to DIN-Male Connector for 1 meter 1/2 SuperFlexible jumper cable
    1. RF coaxial connector
    1.1 Connector Materials and Plating
    Inner conductor:
    Bronze, plated with silver,plating thickness ≥0.003mm
    Outer conductor:
    Brass, plated with ternary alloy,plating thickness≥0.003mm
    Fastener: Brass:
    Insulation
    dielectric:
    PTFE
    1.2 Connector Electrical Spec
    Characteristics impedance:
    50Ω
    Frequency range:
    DC-6GHz
    VSWR:
    ≤1.15 (DC-3GHz)
    Insulator resistance:
    ≥5GΩ
    Center conductor resistance:
    ≤1.0mΩ; Outer conductor resistance: ≤0.2mΩ
    Test voltage (at sea level):
    ≥2500 V rms
    PIM(IM3):
    ≤-160dBc@2x43dBm
    1.3 Connector Mechanical Feature
    Mating cycles:
    ≥500 cycles
    Coupling nut retention:
    500N
    Recommended torque:
    5 N.m
    Termination cable retention:
    ≥300N
    2. RF coaxial cable: 1/2" Super Flexible RF Cable
    2.1 Materials
    Inner conductor:
    aluminum wire covered with copper (Φ3.55mm±0.04)
    Insulation dielectric:
    polyethylene foamed PE (Φ9.2mm±0.20)
    Outer conductor:
    Helically corrugated copper (Φ12.0mm±0.2)
    Cable jacket:
    PE or fire retardant PE (Φ13.60mm±0.20)
    2.2 Feature
    Characteristics impedance:
    50Ω
    Capacitance:
    82 PF/m
    Propagation velocity:
    83%
    Min. single bending radius:
    50mm
    Tensile strength:
    800N
    Insulation resistance:
    ≥5GΩ
    Shielding attenuation:
    ≥120dB
    VSWR:
    ≤1.15 (0.01-3GHz)

    3. Jumper cable

    3.1 Electrical feature
    Frequency Band:
    700-2700MHz

    Characteristics Impedance:
    50Ω±1
    Operating Voltage:
    1500V
    VSWR:
    ≤1.1 (DC-3GHz), ≤1.15 (3-6GHz)
    Insulation voltage:
    ≥2500V
    Insulation resistance:
    ≥5GΩ (500V DC)
    PIM(IM3):
    ≤-160dBc@2x20W, manufacturing 100% QC test 900MHz, 1800MHz.

    3.2 Insertion Loss:

    Frequency
    1 meter
    2 meter
    3 meter
    5 meter
    800-960MHz
    ≤0.13dB
    ≤0.24dB
    ≤0.34dB
    ≤0.52dB
    1710-1880MHz
    ≤0.18dB
    ≤0.34dB
    ≤0.50dB
    ≤0.78dB
    1920-2200MHz
    ≤0.24dB
    ≤0.40dB
    ≤0.56dB
    ≤0.90dB
    2500-2690MHz
    ≤0.28dB
    ≤0.48dB
    ≤0.68dB
    ≤1.0dB
    5800-5900MHz
    ≤0.30dB
    ≤0.62dB
    ≤0.94dB
    ≤1.58dB
    3.3 Environment feature
    Operating temperature range:
    -45℃ to +85℃
    Storage temperature range:
    -70℃ to +85℃
    Thermal shock:
    IEC 60068-2-14 Test Na
    Corrosion resistance:
    IEC 60068-2-11 Test Ka
    Vibration:
    IEC 60068-2-6 Test Fc
    Shock:
    IEC 60068-2-27 Test Ea
    Moisture resistance:
    IEC 60068-2-3 Test Ca
    Degree of protection (mated pair):
    IEC 60529, IP67
